موازين ناقلة أسطوانية ذكية مصنوعة بالكامل من الفولاذ المقاوم للصدأ

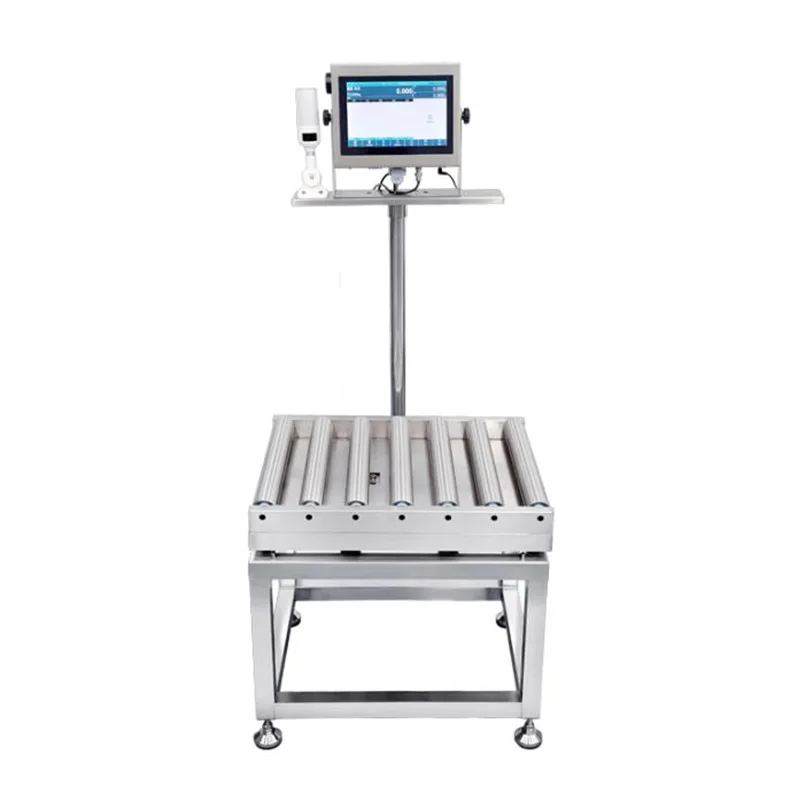

إن الموازين الناقلة الأسطوانية الذكية المصنوعة بالكامل من الفولاذ المقاوم للصدأ والتي لا تعمل بالطاقة عبارة عن منصة وزن ثابتة تم تصنيعها بواسطة شركة Jiangsu Jutian Weighing Equipment Co., Ltd. وهي مصممة لمحطات العمل حيث يجب وزن البضائع أثناء النقل اليدوي أو النقل بالجاذبية - مثل أرصفة الاستلام ونقاط فحص ما قبل الشحن ومحطات مواد خط الإنتاج ومناطق جرد المستودعات. تجمع المعدات بين سطح أسطواني من الفولاذ المقاوم للصدأ 304، ومجموعة خلية تحميل متكاملة هيكليًا، ومؤشر وزن رقمي داخل وحدة واحدة.

يتم وضع البضائع على سطح الأسطوانة يدويًا أو عبر قسم ناقل مجاور. تسمح الأسطوانات بوضع العنصر أو نقله عبر منصة الوزن دون رفعه. تقوم خلايا التحميل بقياس الوزن الثابت بمجرد أن يكون العنصر في حالة سكون، ويقوم المؤشر بعرض القراءة أو تسجيلها أو نقلها. لا يتم استخدام أي محرك خارجي لآلية الأسطوانة، مما يلغي الحاجة إلى أحزمة التشغيل، وأجهزة التحكم في المحرك، والمكونات الكهربائية المرتبطة بها في محطة الوزن.

المواصفات الفنية (قابلة للتكوين)

ملاحظات التكوين:يتم تحديد سعة الوزن وأبعاد المنصة وقطر الأسطوانة وتباعد الأسطوانة أثناء الطلب لتتناسب مع نطاق حجم المنتج وسير العمل المقصودين. تتم مطابقة قيمة القسمة مع القدرة المحددة لتوفير دقة القياس المناسبة للتطبيق.

تعمل شركة Jiangsu Jutian Weighing Equipment Co., Ltd. تحت إدارة الجودة المعتمدة ISO9001، مع شهادة CE لمنتجاتها. تمتلك الشركة 68 براءة اختراع وطنية و20 حقوق نشر للبرامج التي تم تطويرها من خلال مركز 919 للبحث والتطوير الخاص بها. يتم الإنتاج عبر منشأتين للتصنيع مع إجراءات موحدة لمراقبة الجودة تغطي فحص المواد واللحام والتجميع ومعايرة خلايا الحمل والاختبار الوظيفي النهائي.

اختيار المواد والتصميم الهيكلي

يتم تصنيع إطار الموازين الأسطوانية الذكية غير المزودة بالطاقة والمصنوعة بالكامل من الفولاذ المقاوم للصدأ وتجميعات الأسطوانات من الفولاذ المقاوم للصدأ 304. ويعالج اختيار المواد هذا العديد من المتطلبات التشغيلية الشائعة في بيئات الوزن الصناعية. يوفر الفولاذ المقاوم للصدأ 304 مقاومة متأصلة للتآكل، مما يجعل المعدات مناسبة للمنشآت التي قد يتعرض فيها المقياس للرطوبة أو عوامل التنظيف أو الأجواء المسببة للتآكل بشكل معتدل - مثل مصانع تجهيز الأغذية ومناطق إنتاج الأدوية والمستودعات الكيميائية ومرافق التخزين البارد.

يمنع التصميم الهيكلي المغلق بالكامل دخول الغبار والحطام والسوائل إلى حجرة خلية التحميل. يتم وضع خلايا التحميل أسفل سطح الأسطوانة في تكوين محمي ميكانيكيًا. تكون الوصلات الملحومة الموجودة على الإطار متواصلة وأرضية ناعمة لإزالة الشقوق التي يمكن أن تتراكم فيها الملوثات، مما يدعم متطلبات النظافة في الصناعات الخاضعة للتنظيم.

تم تصميم سطح الأسطوانة لدعم البضائع ذات الصلابة الأساسية المتفاوتة. يمكن تكوين قطر الأسطوانة والتباعد لاستيعاب الحد الأدنى من الحزمة أو مساحة البليت في التطبيق. بالنسبة للمنتجات ذات القواعد غير المستوية أو التغليف المرن، يوفر تباعد الأسطوانة الأقرب دعمًا أكثر اتساقًا ويقلل من اختلاف القياس الناتج عن توزيع الحمل.

تشغيل يعتمد على الجاذبية وتصميم منخفض الصيانة

تعتمد آلية الأسطوانة غير المزودة بالطاقة على الجاذبية أو القوة اليدوية لنقل البضائع عبر منصة الوزن. عندما يتم تركيب سطح الأسطوانة بميل بسيط أو عند دفع البضائع يدويًا، تدور البكرات بحرية على محامل محكمة الغلق، مما يسمح للعناصر بالانزلاق في موضعها للوزن والخروج بعد القياس. يلغي هذا التصميم الحاجة إلى محركات الدفع، أو الأحزمة، أو السلاسل، أو وحدات التحكم في المحركات في محطة الوزن.

يؤدي عدم وجود مكونات محرك تعمل بالطاقة إلى تقليل العديد من الاعتبارات التشغيلية. يقتصر استهلاك الطاقة في محطة الوزن على المؤشر الرقمي. تقتصر الصيانة الروتينية على الفحص الدوري للمحامل الأسطوانية، وتنظيف المنصة، والتحقق من المعايرة. لا توجد أحزمة محرك للشد أو الاستبدال، ولا توجد فرش محرك للتآكل، ولا توجد مكونات كهربائية في مجموعة الأسطوانة للحماية من التعرض للغسيل أو الغبار.

وظائف المؤشر والاتصالات

يوفر مؤشر شاشة اللمس الملونة وظائف الوزن القياسية بما في ذلك الإعداد الصفري والقطران وتحويل الوحدات (كجم/جم/رطل) وتراكم الوزن. تدعم وظيفة التنبيه المدمجة حدود الوزن العلوية والسفلية القابلة للتكوين، مع إطلاق تنبيهات مرئية ومسموعة عندما يقع الوزن المقاس خارج النطاق المقبول. يتيح وضع تدقيق الوزن هذا للميزان أن يكون بمثابة محطة مراقبة الجودة اليدوية دون الحاجة إلى معدات إضافية.

تدعم سعة تخزين البيانات التي تبلغ 10000 سجل أو أكثر إمكانية تتبع الدُفعات وتسوية المخزون. يمكن تصدير السجلات المخزنة عبر USB بتنسيق CSV للتحليل أو التوثيق. تعمل واجهات الاتصال الاختيارية (RS232، Wi-Fi، Ethernet) على تمكين نقل البيانات في الوقت الفعلي إلى جهاز كمبيوتر متصل أو PLC أو نظام مضيف. تتم معالجة تكوين البروتوكول أثناء إعداد النظام ليتوافق مع النظام الأساسي المتلقي.

مواقع النشر النموذجية

الأسئلة الشائعة (الأسئلة المتداولة)

لماذا تختار الفولاذ المقاوم للصدأ 304 بدلاً من الفولاذ الكربوني لإطار الميزان؟
يوفر الفولاذ المقاوم للصدأ 304 مقاومة للتآكل دون الحاجة إلى طلاء أو طلاء يمكن أن يتشقق أو يتحلل بمرور الوقت. في بيئات معالجة الأغذية أو المستحضرات الصيدلانية أو الكيميائية أو ذات الرطوبة العالية، قد يؤدي الفولاذ الكربوني المطلي إلى ظهور الصدأ عند الخدوش أو نقاط اللحام. يتوافق الفولاذ المقاوم للصدأ 304 مع إجراءات التنظيف والتعقيم القياسية المستخدمة في الصناعات الخاضعة للتنظيم.

كيف تعمل آلية الأسطوانة بدون محرك؟
يتم تثبيت الأسطوانات على محامل محكمة الغلق وتدور بحرية. يتم نقل البضائع عبر المنصة عن طريق الدفع اليدوي أو عن طريق تثبيت الميزان بميل طفيف بحيث تعمل الجاذبية على تقدم العناصر. يناسب هذا التصميم محطات العمل اليدوية، أو نهاية خط النقل الآلي حيث يحمل الزخم العناصر إلى الميزان، أو نقاط الفحص الإضافية حيث لا يلزم النقل الآلي.

كيف تتأثر الدقة عند وزن العناصر غير المسطحة بشكل صارم؟
يجب دعم العناصر ذات القواعد غير المستوية أو المرنة عبر بكرات متعددة. يمكن تقليل تباعد الأسطوانة أثناء التكوين لتوفير دعم أكثر اتساقًا. بالنسبة للمنتجات مثل الأكياس السائبة أو البراميل أو الأحمال المنقولة على منصات ذات قواعد صلبة، تكون المسافة القياسية للأسطوانة كافية عادةً. تم تصميم مجموعة خلية التحميل لتجميع الحمل الإجمالي بغض النظر عن توزيعه عبر المنصة.

هل يمكن دمج الميزان مع نظام إدارة المستودعات الحالي؟
نعم. تدعم واجهات الاتصال الاختيارية - بما في ذلك RS232 وUSB وWi-Fi وEthernet - إخراج البيانات إلى الأنظمة المتصلة. يمكن إرسال بيانات الوزن والطوابع الزمنية وسجلات المعاملات في الوقت الفعلي أو تصديرها دفعة واحدة. يتم تكوين تنسيق البيانات المحدد وبروتوكول الاتصال أثناء الإعداد ليتوافق مع متطلبات النظام المضيف.

ما هي الصيانة المطلوبة لنظام الأسطوانة غير المزود بالطاقة؟
يشكل الفحص الدوري للمحامل الدوارة من أجل الدوران الحر، وتنظيف سطح الأسطوانة ومنصة الميزان، والتحقق من المعايرة باستخدام أوزان الاختبار المعتمدة، مهام الصيانة الأساسية. لا يتطلب تصميم المحمل المختوم تزييتًا منتظمًا في ظل ظروف التشغيل العادية. يمكن تنظيف سطح الفولاذ المقاوم للصدأ باستخدام عوامل التنظيف الصناعية القياسية المتوافقة مع الفولاذ المقاوم للصدأ.
