ميزان ذو منصة إلكترونية مع وظيفة طباعة الملصقات المدمجة

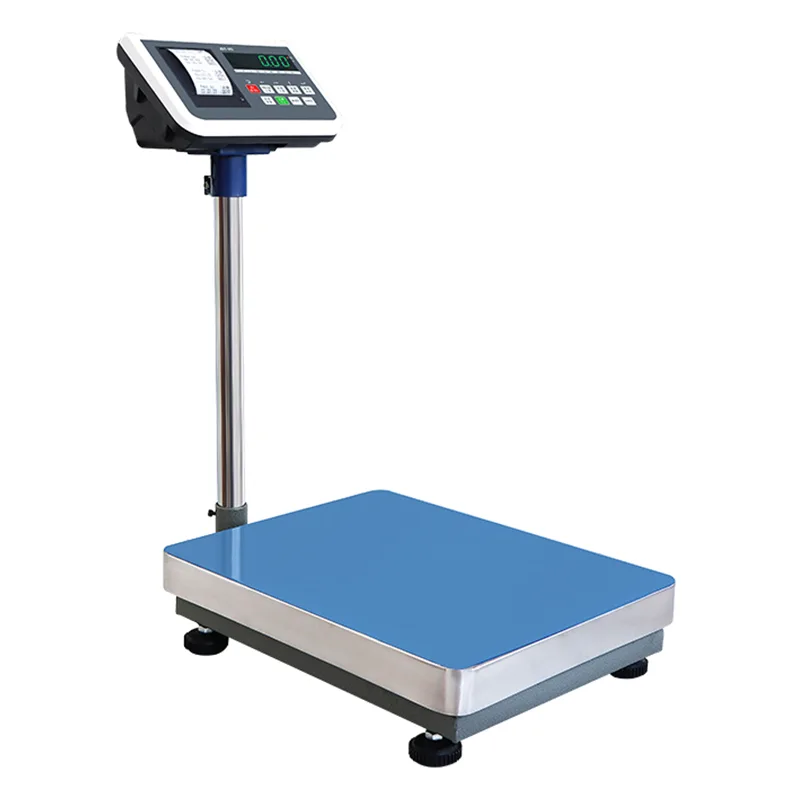

الميزان ذو المنصة الإلكترونية المزود بوظيفة طباعة الملصقات المدمجة (سلسلة JDT-JT-H8) عبارة عن محطة عمل ثابتة للوزن والطباعة تم تصنيعها بواسطة شركة Jiangsu Jutian Weighing Equipment Co., Ltd. وهي تجمع بين منصة فولاذية ملحومة صلبة وخلايا تحميل لقياس الضغط ومؤشر رقمي LED وطابعة حرارية مدمجة في وحدة واحدة. تم تصميم الجهاز لمحطات العمل حيث يتم وزن العناصر ويجب إنشاء سجل مطبوع - مثل تذكرة الوزن أو ملصق الشحن أو إيصال الفحص - على الفور عند نقطة القياس.

على عكس أجهزة تدقيق الوزن التي تعمل على خطوط إنتاج متحركة، يقوم ميزان المنصة من السلسلة H8 بقياس الوزن الثابت بعد وضع العنصر على المقلاة واستقرار القراءة. يتم تشغيل الطباعة يدويًا بواسطة المشغل أو تلقائيًا عند تثبيت الوزن، وفقًا للوضع الذي تم تكوينه. المعدات مناسبة لأرصفة الاستقبال وخلجان الشحن ونقاط التفتيش في طابق الإنتاج ومحطات أخذ عينات الجودة.

مواصفات النموذج

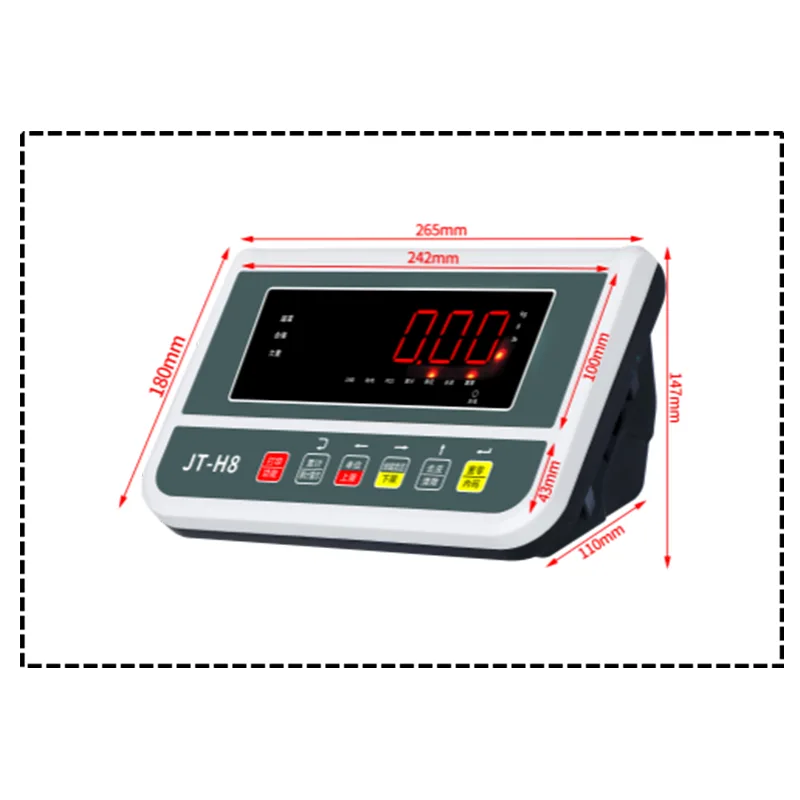

المواصفات المشتركة:العرض: شاشة عرض أنبوبية رقمية LED بارتفاع 32 مم؛ الوحدات: كجم / جم / رطل (قابلة للتبديل بحرية)؛ غلاف المؤشر: غلاف بلاستيكي ABS مع 6 مفاتيح ميكانيكية؛ مصدر الطاقة: تيار متردد 220 فولت مع بطارية مدمجة قابلة لإعادة الشحن 6 فولت 4 أمبير (استخدام مزدوج تيار متردد/تيار مستمر)؛ الوظائف الأساسية: إعادة ضبط الصفر، الوزن الفارغ، الوزن الإجمالي/الصافي، التراكم، إنذار مدمج، ذاكرة الوزن، وضع توفير الطاقة؛ اتصال اختياري: RS232، RS485، Bluetooth، TTL، Ethernet، Wi-Fi، 4G IoT، وحدة تخزين USB، مخرج مرحل، مخرج إدخال/إخراج 5 فولت، مخرج تناظري 4-20 مللي أمبير؛ الملحقات الاختيارية: ضوء إنذار ثلاثي الألوان، طابعة خارجية، شاشة كبيرة، ماسح ضوئي للرموز الشريطية. أبعاد المنصة والمواد قابلة للتكوين.

شركة Jiangsu Jutian Weighing Equipment Co., Ltd. متخصصة في أدوات الوزن لأكثر من 20 عامًا، وحائزة على شهادة إدارة الجودة ISO9001 وشهادة المنتج CE. قام مركز البحث والتطوير 919 التابع للشركة بتطوير 68 براءة اختراع وطنية و20 حقوق نشر للبرامج. يتم التصنيع في منشأتين مع إجراءات موحدة تغطي لحام الإطار الفولاذي، ومعايرة خلية الحمل، والاختبار الوظيفي النهائي. يتم دعم أحجام الأنظمة الأساسية غير القياسية ومواد الإطار وتكوينات البرامج.

بناء المنصة وتكامل خلايا التحميل

يتم تصنيع إطار منصة الوزن من مقاطع من الفولاذ الكربوني، ويتم تجميعها عن طريق اللحام المستمر في جميع المفاصل الهيكلية. بعد اللحام، يخضع الإطار لتحضير السطح ولمسة نهائية من طلاء المينا المخبوز للحماية من التآكل في البيئات الصناعية الداخلية. إن وعاء الوزن مصنوع من الفولاذ المقاوم للصدأ، مما يوفر سطحًا متينًا وسهل التنظيف عند اتصال مباشر بالأشياء الموزونة.

بالنسبة للمنشآت ذات المتطلبات البيئية المحددة، يمكن تحديد مواد إطار بديلة في وقت الطلب. يتوفر هيكل إطار من الفولاذ المقاوم للصدأ 304 بالكامل لبيئات الغسيل أو مناطق تجهيز الأغذية أو المواقع التي تتعرض للرطوبة العالية. بالنسبة للمعالجة الكيميائية أو تطبيقات الغلاف الجوي البحري، يمكن تحديد الفولاذ المقاوم للصدأ 316 لتعزيز مقاومة التآكل والشقوق.

خلايا الحمل هي من نوع مقياس الضغط، ويتم تكوينها في ترتيب متعدد النقاط أسفل المنصة لتوفير قراءات ثابتة للوزن بغض النظر عن موضع الحمل داخل منطقة المنصة. تتم مطابقة سعة خلية التحميل مع سعة المنصة المقدرة بهامش تصميم مناسب لاستيعاب ظروف التحميل الزائد القصيرة التي تتم مواجهتها في الاستخدام الصناعي. يتم توجيه كابلات إشارة خلية الحمل عبر قنوات مغلقة إلى غلاف المؤشر.

تصميم مصدر الطاقة والتشغيل ثنائي الوضع

يعمل الميزان من مصدر طاقة التيار المتردد (220 فولت) في الظروف العادية، مع بطارية مدمجة قابلة لإعادة الشحن بقدرة 6 فولت 4 أمبير توفر إمكانية النسخ الاحتياطي والتشغيل اللاسلكي. تخدم بنية الطاقة المزدوجة العديد من الوظائف العملية في البيئات الصناعية. يتم شحن البطارية تلقائيًا عندما يكون الميزان متصلاً بطاقة التيار المتردد ويوفر وقتًا تشغيليًا كافيًا لنوبة عمل كاملة في ظل أنماط الاستخدام النموذجية.

يتيح التشغيل اللاسلكي وضع الميزان في المواقع التي لا يمكن الوصول فيها إلى منافذ الطاقة على الفور - مثل محطات الفحص المؤقتة، أو مناطق رصيف التحميل، أو نقاط الاستقبال الخارجية تحت المأوى. وتحافظ البطارية أيضًا على التشغيل أثناء انقطاعات الطاقة القصيرة، مما يمنع فقدان البيانات أثناء معاملات الوزن. ينبه مؤشر انخفاض مستوى البطارية الموجود على شاشة LED المشغل عند الحاجة إلى إعادة الشحن. يعمل وضع توفير الطاقة على تقليل سطوع الشاشة ونشاط المعالج أثناء فترات الخمول لإطالة وقت تشغيل البطارية.

سير عمل الطباعة وأوضاع التشغيل

تقبل الطابعة الحرارية المدمجة لفات الورق الحراري القياسية أو مخزون الملصقات اللاصقة. يبدأ المشغل الطباعة من خلال مفتاح مخصص على لوحة المفاتيح الغشائية للمؤشر أو يتم تكوينه ليتم تشغيله تلقائيًا عند الحصول على قراءة ثابتة للوزن ويتجاوز الوزن الحد الأدنى. محتوى الطباعة قابل للتكوين ويمكن أن يتضمن قيمة الوزن (الصافي أو الإجمالي)، ووحدة القياس، والتاريخ والوقت، ورقم التذكرة التسلسلي، ونص الرأس المحدد من قبل المستخدم.

يوفر المؤشر وظائف الوزن الأساسية بما في ذلك إعادة ضبط الصفر، والوزن الفارغ اليدوي والمسبق، وتبديل عرض الوزن الإجمالي/الصافي، وتراكم الوزن لمجموعات متعددة العناصر. تدعم وظيفة التنبيه المدمجة إعدادات الحد العلوي والسفلي للوزن مع تنبيه مسموع عندما يقع الوزن المقاس خارج النطاق المقبول. تحتفظ ذاكرة الوزن بالوزن الأخير ومجاميع التراكم خلال دورات الطاقة.

مواقع النشر النموذجية

الأسئلة الشائعة (الأسئلة المتداولة)

ما هو الفرق بين بناء منصة الفولاذ الكربوني والفولاذ المقاوم للصدأ؟
يوفر الفولاذ الكربوني المطلي بالمينا المخبوزة قوة هيكلية للبيئات الصناعية الداخلية القياسية. يحمي الطلاء النهائي من التآكل الجوي ولكن يمكن أن يتلف بسبب الصدمات أو المواد الكيميائية القاسية. يوفر الفولاذ المقاوم للصدأ 304 مقاومة متأصلة للتآكل في جميع أنحاء سمك المادة ويوصى به في البيئات المعالجة للأغذية أو الصيدلانية أو الكيميائية أو الرطبة. يوفر الفولاذ المقاوم للصدأ 316 مقاومة إضافية للكلوريدات وهو مناسب لأجواء المعالجة البحرية أو الكيميائية.

ما هي مدة بقاء البطارية أثناء التشغيل اللاسلكي؟
يعتمد وقت تشغيل البطارية على تكرار الاستخدام وسطوع الشاشة وما إذا كانت الطابعة تستخدم بشكل مستمر. في ظل الاستخدام المتقطع النموذجي مع الطباعة المعتدلة، تدعم البطارية نوبة عمل كاملة. ستؤدي الطباعة المستمرة للدفعات الكبيرة إلى تقليل وقت التشغيل. يوفر مؤشر انخفاض البطارية تحذيرًا مسبقًا قبل إيقاف التشغيل التلقائي. تتطلب عملية إعادة الشحن الكاملة من طاقة التيار المتردد عدة ساعات.

هل يمكن تشغيل وظيفة الطباعة تلقائيًا عند وضع عنصر على الميزان؟
يمكن تكوين المقياس للطباعة تلقائيًا عندما تستقر قراءة الوزن وتتجاوز الحد الأدنى المحدد مسبقًا. يعد وضع الطباعة التلقائية هذا مناسبًا للوزن المتكرر للعناصر المشابهة حيث لا يلزم الضغط اليدوي على المفاتيح. بالنسبة للتطبيقات التي تتطلب التحقق من المشغل قبل الطباعة، يتوفر أيضًا وضع التشغيل اليدوي.

ما هي واجهات الاتصال المتاحة لتوصيل الميزان بجهاز كمبيوتر أو شبكة؟
تتضمن الواجهات الاختيارية RS232، وRS485، وBluetooth، وTTL، وEthernet، وWi-Fi، و4G IoT. تدعم هذه البيانات نقل بيانات الوزن إلى جهاز كمبيوتر متصل أو PLC أو نظام مضيف. يتم تكوين تنسيق البيانات المحدد وبروتوكول الإرسال ليتناسب مع نظام الاستقبال. يسمح تخزين USB بتصدير دفعة من سجلات الوزن لتحليلها في وضع عدم الاتصال.

كيف تتم معايرة الميزان بعد التثبيت أو النقل؟
يتم إجراء المعايرة باستخدام أوزان اختبار معتمدة مناسبة لسعة المنصة. يتم الوصول إلى الإجراء - نقطة واحدة أو نقاط متعددة - من خلال لوحة مفاتيح المؤشر باتباع قائمة المعايرة في دليل المستخدم. بالنسبة للسعات التي تصل إلى عدة مئات من الكيلوجرامات، يوصى بنقاط معايرة متعددة عبر النطاق للتحقق من الخطية. يوصى بالتحقق من المعايرة على فترات منتظمة كجزء من نظام الجودة الخاص بالمنشأة.
