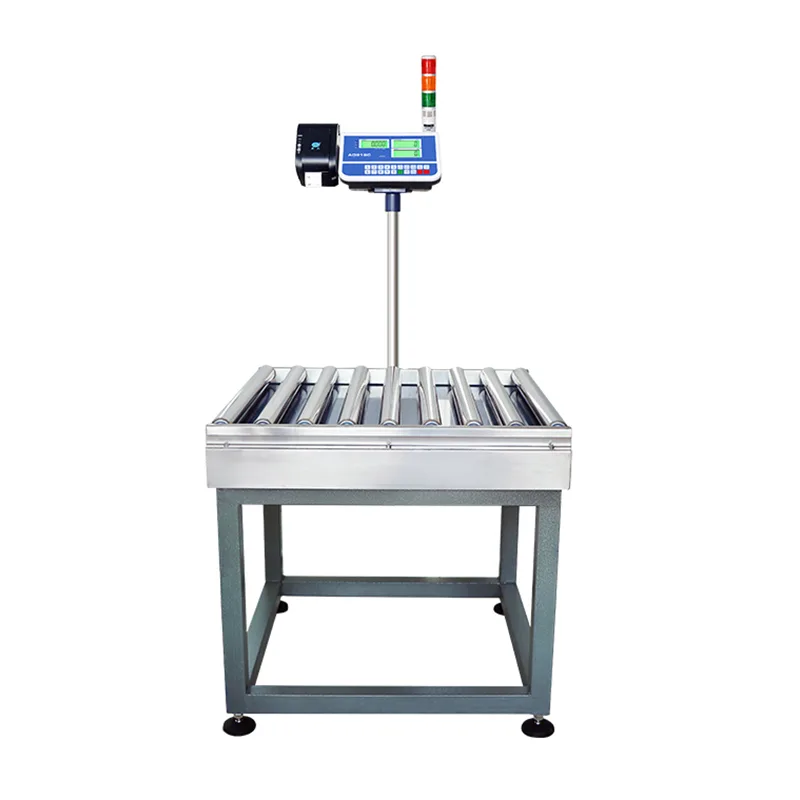

جهاز تدقيق الوزن الأسطواني غير المزود بالطاقة

تم تصنيع جهاز تدقيق الوزن الأسطواني غير المزود بالطاقة بواسطة شركة Jiangsu Jutian Weighing Equipment Co., Ltd.، وهي شركة تتمتع بأكثر من 20 عامًا من التخصص في معدات الوزن الصناعية. تم تصميم هذا الجهاز للتحقق من الوزن، وعد الكميات، وفرز الجودة في السيناريوهات التي لا يكون فيها النقل الكهربائي مطلوبًا أو مرغوبًا فيه. تشمل عمليات النشر النموذجية محطات أخذ عينات خطوط التجميع، ونقاط التحقق من الطرود اللوجستية، ومناطق عد مخزون المستودعات، ومحطات عمل الفرز اليدوي.

على عكس أجهزة تدقيق الوزن التي تعمل بالطاقة، فإن تصميم الأسطوانة غير المزودة بالطاقة يلغي المحركات والأحزمة والمكونات الكهربائية المرتبطة بها. وهذا يقلل من متطلبات الصيانة المستمرة، ويقلل من استهلاك الطاقة، ويجعل المعدات مناسبة للبيئات التي تفضل فيها البساطة الكهربائية - مثل الخطوط اللوجستية منخفضة السرعة، أو محطات الفحص الإضافية، أو المرافق التي تعطي الأولوية للمتانة الميكانيكية على سرعة الأتمتة.

المعلمات التقنية الأساسية

مواصفات إضافية:نوع المستشعر: خلية تحميل قياس الضغط؛ الشاشة: شاشة LCD ذات 3 نوافذ مع إضاءة خلفية LED؛ درجة حرارة التشغيل: -10 درجة مئوية إلى 40 درجة مئوية؛ مصدر الطاقة: تيار متردد 220 فولت مع بطارية مدمجة قابلة لإعادة الشحن 6 فولت 4 أمبير (تدعم التيار الكهربائي وتشغيل البطارية)؛ غلاف المؤشر: بلاستيك ABS مع لوحة مفاتيح غشائية مقاومة للماء مكونة من 20 مفتاحًا؛ واجهات الاتصال (اختيارية): RS232، RS485، بلوتوث، إيثرنت، واي فاي. يمكن تخصيص أبعاد المنصة والمواد الدوارة ونطاقات الوزن وبرامج التطبيق بناءً على متطلبات الاستخدام الفعلية.

تعمل شركة Jiangsu Jutian بموجب نظام إدارة الجودة المعتمد ISO9001. تغطي إجراءات الإنتاج فحص المواد الواردة، ومراقبة عملية التجميع، والتحقق من المعايرة، واختبار المنتج النهائي. المنتجات حاصلة على شهادة CE، وتمتلك الشركة 68 براءة اختراع وطنية و20 حقوق طبع ونشر للبرامج المتعلقة بأجهزة الوزن وأنظمة تدقيق الوزن الآلية.

عملية التصنيع

يتم إنتاج كل جهاز تدقيق وزن بأسطوانة غير مزود بالطاقة عبر مصنعينا (مركز البحث والتطوير في كونشان وقاعدة التصنيع في مقاطعة تشجيانغ). يتضمن سير عمل الإنتاج ما يلي:

1. تصنيع الإطار:يتم قطع إطارات الأسطوانة، ولحامها، ومعالجة سطحها (طلاء مسحوق للفولاذ الكربوني، وتلميع الفولاذ المقاوم للصدأ) وفقًا للأبعاد المحددة.
2. تركيب خلية الحمل:يتم تركيب مستشعرات قياس الضغط عالية الدقة ومحاذاتها ميكانيكيًا لضمان التوزيع المتساوي للحمل عبر منصة الأسطوانة.
3. تجميع المؤشر وبرمجته:يتم تجميع مؤشر الوزن من السلسلة 919، ويومض بالبرنامج الثابت المطلوب، ويتم تكوينه لبروتوكول الاتصال المحدد.
4. المعايرة واختبار الدقة:تخضع كل وحدة لمعايرة متعددة النقاط باستخدام أوزان اختبار معتمدة. يتم التحقق من عدم الاستقرار والتكرار والخطية وفقًا لمعايير الجودة الداخلية.
5. اختبار الشيخوخة:تعمل الوحدات المجمعة بشكل مستمر لمدة لا تقل عن 24 ساعة لتحديد أي عدم استقرار إلكتروني أو ميكانيكي قبل الشحن.
6. التفتيش النهائي:يتم إجراء فحص وظيفي كامل - بما في ذلك الوزن والعد وإطلاق الإنذار والطباعة - قبل التعبئة.

التكوين الوظيفي

يدمج الجهاز وظائف تدقيق الوزن والعد والإنذار ضمن مؤشر واحد. تشتمل وظائف الوزن الأساسية على الإعداد الصفري، والوزن، والتتبع الصفري، وذاكرة الوزن. يدعم العد كلا من وضعي إدخال وزن القطعة وإدخال الكمية، مع توفر طريقتين لأخذ العينات. أثناء عمليات تدقيق الوزن، يمكن للمستخدمين تعيين حدود الوزن العلوية/السفلى أو حدود الكمية العلوية/السفلى؛ تؤدي العناصر التي لا يمكن تحملها إلى إطلاق إنذار مسموع مدمج مع مجموعة إضاءة خارجية ثلاثية الألوان اختيارية.

تشمل التوسعات الاختيارية: طابعة حرارية خارجية لطباعة سجلات الوزن/الكمية، وشاشة كبيرة عن بعد لرؤية المستودع، وماسح ضوئي للرموز الشريطية لتحديد المنتج، وضوء إنذار ثلاثي الألوان، ووحدات اتصال (RS232، RS485، Bluetooth، Ethernet، Wi-Fi) لتكامل البيانات مع أنظمة ERP أو MES.

لماذا تختار جهاز تدقيق الوزن الأسطواني غير المزود بالطاقة؟

متطلبات صيانة أقل:بدون المحركات أو أحزمة القيادة أو وحدات التحكم في المحركات، يكون هناك عدد أقل من المكونات المعرضة للتآكل الميكانيكي. تقتصر الصيانة على التنظيف الدوري للأسطوانة وفحوصات معايرة المستشعر.
تقليل استهلاك الطاقة:لا توجد حاجة إلى قوة خارجية للنقل، حيث تتحرك البضائع عن طريق الدفع اليدوي أو القصور الذاتي للخط. يمكن للمؤشر أن يعمل على بطاريته المدمجة القابلة لإعادة الشحن، مما يجعل الوحدة تعمل حتى أثناء انقطاع التيار الكهربائي.
مناسبة لبيئات محددة:إن غياب مكونات المحرك الكهربائي يجعل هذا الجهاز مناسبًا لمحطات الفحص الإضافية، أو نقاط الفرز اليدوي، أو المنشآت التي تكون فيها التركيبات الكهربائية مقيدة. تتوفر خيارات الأسطوانة المصنوعة من الفولاذ المقاوم للصدأ للبيئات التي تتطلب مقاومة للتآكل.

التطبيقات النموذجية حسب الصناعة

الأسئلة الشائعة (الأسئلة المتداولة)

كيف يختلف جهاز تدقيق الوزن الأسطواني غير المزود بالطاقة عن جهاز تدقيق الوزن القياسي؟
يعتمد جهاز تدقيق الوزن الأسطواني غير المزود بالطاقة على الدفع اليدوي أو القصور الذاتي لخط النقل الموجود لنقل البضائع عبر منصة الوزن، بدلاً من استخدام حزام آلي. وهذا يجعلها مناسبة لنقاط الفحص المساعدة، ومحطات الفرز اليدوي، والبيئات التي يكون فيها إضافة الناقلات الكهربائية غير عملي أو غير ضروري.

ما هي أنواع المنتجات التي يمكن وزنها على هذه المعدات؟
يمكن وزن كل من الكراتين والطرود وصواني المكونات والبضائع المعبأة والأجزاء الفردية، بشرط أن يكون لديها قاعدة ثابتة للاتصال بالأسطوانة. يتم استخدام المعدات بشكل شائع للعناصر التي يتراوح وزنها من بضعة جرامات إلى 150 كجم، اعتمادًا على تكوين الطراز المحدد.

هل يمكن تخصيص حجم منصة الأسطوانة؟
نعم. يمكن تحديد طول الأسطوانة وعرضها وتباعدها والمادة (الفولاذ الكربوني أو الفولاذ المقاوم للصدأ 304) لتتناسب مع أبعاد منتجاتك ومحطة العمل الحالية أو تخطيط خط النقل. تتم مراجعة الطلبات المخصصة من قبل فريقنا الهندسي ويتم تأكيدها قبل بدء الإنتاج.

كيف تعمل وظيفة التنبيه؟
يقوم المستخدمون بتعيين حدود الوزن أو الكمية العلوية والسفلية عبر لوحة مفاتيح المؤشر. عندما يقع عنصر تم قياسه خارج النطاق المقبول، يطلق المؤشر إنذارًا مسموعًا مدمجًا. يمكن توصيل مجموعة إضاءة خارجية اختيارية ثلاثية الألوان (أحمر/أخضر/أصفر) لإشارة المرور/الفشل المرئية عبر محطة العمل.

كيف يتم التحقق من الدقة قبل الشحن؟
تخضع كل وحدة لمعايرة متعددة النقاط بأوزان اختبار معتمدة يمكن تتبعها وفقًا لمعايير القياس الوطنية. يتم اختبار الاستقرار الصفري خلال فترة 30 دقيقة، ويتم التحقق من التكرار من خلال سلسلة من دورات التحميل/التفريغ. ويمكن توفير شهادة المعايرة عند الطلب.
