مقياس ترميز الأسطوانة بالطاقة

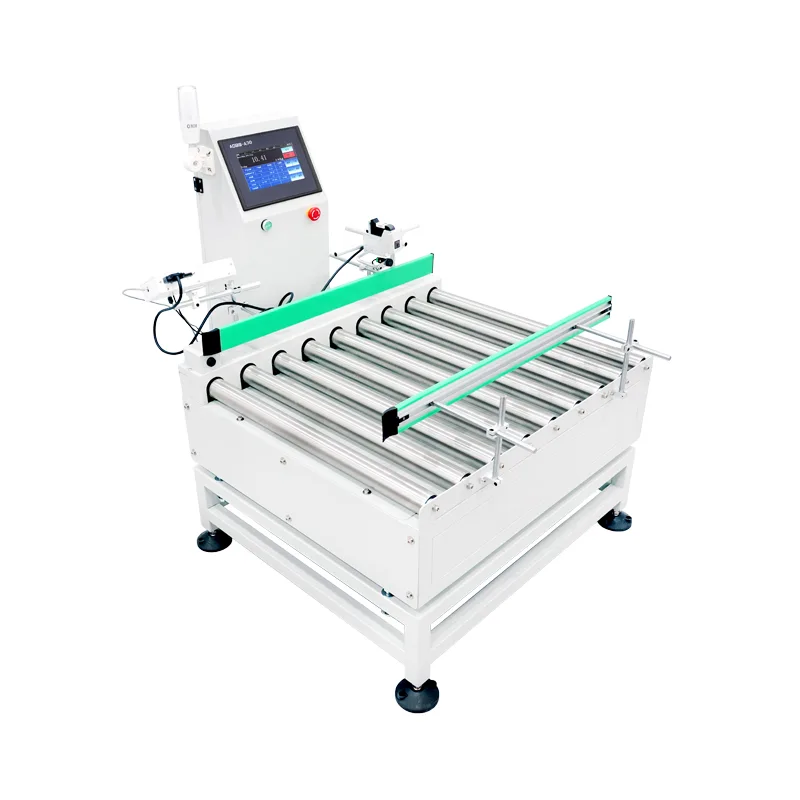

مقياس الترميز الأسطواني الآلي (الطراز JDT-GT-A30) هو نظام ديناميكي لتدقيق الوزن ووضع العلامات من إنتاج شركة Jiangsu Jutian Weighing Equipment Co., Ltd. وهو يجمع بين النقل الأسطواني الآلي والوزن أثناء الحركة والتشفير التلقائي وتسجيل البيانات في الوقت الفعلي ضمن وحدة واحدة متكاملة. تم تصميم المعدات لخطوط الإنتاج الآلية حيث يلزم التحقق من الوزن المضمن وإمكانية تتبع المنتج كجزء من سير عمل مراقبة الجودة.

يحدث النشر النموذجي في نقاط الفحص في نهاية الخط، حيث يجب وزن المنتجات التي تخرج من محطة التعبئة أو التعبئة، ووضع علامة عليها ببيانات الدُفعة أو الوزن، وتسجيل الدخول إلى نظام السجل الرقمي الخاص بالمصنع قبل وضعها على منصات نقالة أو شحنها. يتزامن نظام الأسطوانة الذي يعمل بالطاقة مع سرعة الناقل المنبع، مما يلغي الحاجة إلى النقل اليدوي للمنتج بين عمليات الوزن والترميز.

المعلمات التقنية الأساسية

ملاحظة على الدقة:تعتمد دقة الكشف على الوزن والأبعاد واستقرار النقل والظروف البيئية للمنتج المقاس. يمكن تحقيق أرقام الدقة المذكورة في ظل ظروف معايرة المصنع الخاضعة للرقابة مع عينات تمثيلية من المنتج. يتم التحقق من الأداء الفعلي في الموقع أثناء التشغيل.

حصلت شركة Jiangsu Jutian Weighing Equipment Co., Ltd. على شهادة ISO9001. مقياس ترميز الأسطوانة بالطاقة معتمد من CE. تمتلك الشركة 68 براءة اختراع وطنية و20 حقوق نشر للبرمجيات، مع البحث والتطوير المخصص في مركز البحث والتطوير 919 والتصنيع عبر منشأتي إنتاج في كونشان وتشجيانغ.

عملية التطوير والإنتاج

1. تحليل المتطلبات والمراجعة الهندسية:بالنسبة للتكوينات القياسية، تنطبق المعلمات التقنية المذكورة أعلاه مباشرةً. بالنسبة للتخصيص غير القياسي، يقوم فريقنا الهندسي بتقييم أبعاد المنتج والإنتاجية المطلوبة ومواصفات واجهة الترميز ونقاط تكامل الخط الحالية قبل تأكيد التصميم النهائي للمعدات.

2. التجميع الميكانيكي:يتم تصنيع إطارات الأسطوانة من الفولاذ الكربوني مع معالجة السطح، أو الفولاذ المقاوم للصدأ 304 للبيئات المعرضة للتآكل. يتم تحديد حجم محركات القيادة وفقًا لسعة الحمولة وسرعة الناقل المحددة. يتم تثبيت خلايا الحمل أسفل قسم الوزن مع العزل الميكانيكي عن محرك الناقل لمنع تداخل الاهتزاز.

3. التكامل الكهربائي وتكوين البرامج:تمت برمجة وحدة التحكم بشاشة اللمس من سلسلة 919 بمعلمات الوزن المطلوبة وبروتوكولات الاتصال وبرامج تشغيل واجهة الترميز. يتم تكوين اتصالات الطابعة أو برنامج ترميز نفث الحبر واختبارها لمزامنة البيانات.

4. المعايرة والاختبار الديناميكي:تخضع كل وحدة لمعايرة ثابتة بأوزان معتمدة، يتبعها اختبار ديناميكي باستخدام عينات تمثيلية من المنتج بسرعة الناقل المحددة. يتم التحقق من منطق الإنذار خارج نطاق التسامح وتسلسل إيقاف/بدء الناقل عبر دورات متعددة.

5. التحقق من الشيخوخة والاستقرار:يعمل النظام الكامل بشكل مستمر لمدة لا تقل عن 48 ساعة لتأكيد الاستقرار الإلكتروني والمحاذاة الميكانيكية وموثوقية البرنامج في ظل التشغيل المستمر.

6. فحص ما قبل الشحن:يتم إكمال قائمة مرجعية موثقة تغطي دقة الوزن، ووظيفة الترميز، وأقفال الأمان، والامتثال الكهربائي قبل التعبئة والشحن.

سير العمل التشغيلي

تدخل المنتجات إلى قسم الوزن عبر بكرات تعمل بالطاقة ومتزامنة مع الناقل المنبع. تلتقط خلية الحمل بيانات الوزن أثناء الحركة؛ تقوم وحدة التحكم بمقارنة القيمة المقاسة بالحدود العليا والسفلى المحددة مسبقًا. تنتقل المنتجات ضمن النطاق المقبول إلى محطة الترميز، حيث يتم تطبيق رمز الدفعة أو قيمة الوزن أو الطابع الزمني. تؤدي المنتجات خارج نطاق التسامح إلى تشغيل إشارة توقف الناقل أو التنبيه وفقًا لوضع التشغيل الذي تم تكوينه. يتم تخزين جميع سجلات الوزن والترميز محليًا ويمكن نقلها إلى نظام مضيف عبر واجهة الاتصال المكونة.

يدعم تصدير البيانات تنسيق CSV لتحليل جداول البيانات وإدراج قاعدة البيانات مباشرة عبر واجهة برمجة التطبيقات أو تكييف البروتوكول. يمكن لوحدة التحكم تخزين إعدادات مسبقة متعددة للمنتج، مما يتيح التبديل السريع بين وحدات SKU المختلفة دون إعادة المعايرة.

متى يتم تحديد مقياس ترميز الأسطوانة بالطاقة

الخطوط الآلية ذات التدفق المستمر:على عكس محطات تدقيق الوزن اليدوية أو غير المزودة بالطاقة، تحافظ الأسطوانات المزودة بالطاقة على قوة دفع المنتج وإيقاع الخط، مما يجعل هذه المعدات مناسبة لخطوط الإنتاج حيث يكون اتساق الإنتاجية مطلوبًا وقد يؤدي الوزن اليدوي إلى إنشاء عنق الزجاجة.

متطلبات التتبع المضمنة:في صناعات مثل الأغذية أو الأدوية أو مكونات السيارات، غالبًا ما تتطلب المتطلبات التنظيمية أو متطلبات العملاء أن يحمل كل منتج أو دفعة سجل وزن يمكن التحقق منه مرتبطًا بتاريخ الإنتاج أو الوردية أو رقم السطر. يدمج هذا الجهاز الوزن والترميز في خطوة واحدة يمكن تتبعها.

التكامل مع أنظمة المصنع الرقمية:تدعم واجهات الاتصال تبادل البيانات مع منصات MES وERP، مما يسمح بتدفق بيانات الوزن إلى لوحات معلومات الجودة أو تقارير الإنتاج أو سير عمل إصدار الدُفعات دون النسخ اليدوي.

سيناريوهات التطبيق التي تم التحقق منها

الأسئلة الشائعة (الأسئلة المتداولة)

كيف يتم دمج وظيفة الترميز مع نظام الوزن؟
تنقل وحدة التحكم التي تعمل باللمس قيمة الوزن التي تم التقاطها، والطابع الزمني، ومعلومات الدفعة المحددة مسبقًا إلى جهاز الترميز المتصل (طابعة نفث الحبر، أو طابعة النقل الحراري، أو أداة وضع الملصقات) عبر واجهة اتصال تم تكوينها. تتم مزامنة إشارة تشغيل التشفير مع مستشعر موضع الناقل لضمان وضع دقيق على المنتج.

هل يمكن للمعدات التعامل مع منتجات ذات أحجام مختلفة على نفس الخط؟
تم تصميم عرض الأسطوانة وسرعة الناقل حول أكبر منتج في النطاق المحدد. بالنسبة للخطوط التي تعالج أحجام منتجات متعددة، يمكن تخزين إعدادات التحويل المحددة مسبقًا في وحدة التحكم، مما يسمح للمشغلين بالتبديل بين تكوينات المنتج دون تعديل ميكانيكي. تتوفر قضبان التوجيه الخاصة بالمنتج كملحقات اختيارية.

ما الذي يحدد دقة الوزن لنظام الأسطوانة الذي يعمل بالطاقة؟
تتأثر الدقة بوزن المنتج وحجمه وسرعته أثناء الوزن والاهتزاز الناتج عن المعدات المجاورة والظروف البيئية مثل تدفق الهواء. تعتمد مواصفات الدقة المقدمة على الاختبارات الخاضعة للرقابة مع المنتجات التمثيلية. التحقق في الموقع أثناء التشغيل يحدد الأداء الفعلي في ظل ظروف الإنتاج الحقيقية.

ما هي بروتوكولات الاتصال المدعومة لتكامل MES/ERP؟
تتضمن التكوينات القياسية RS232 وRS485 وEthernet. تتم معالجة تكييف البروتوكول لأنظمة MES أو ERP محددة أثناء مرحلة المراجعة الهندسية. تتضمن تنسيقات التكامل الشائعة Modbus TCP/RTU، واتصال مقبس TCP/IP، والكتابة المباشرة لقاعدة البيانات عبر واجهة البرنامج المتوفرة.

كيف يتم توفير دعم ما بعد البيع للمعدات المخصصة؟
يتم تسليم الوثائق الفنية بما في ذلك مخططات الأسلاك وأدلة تكوين المعلمات ومواصفات بروتوكول الاتصال مع كل وحدة. يتوفر دعم التشخيص عن بعد للمشكلات المتعلقة بالبرمجيات. بالنسبة للمكونات الميكانيكية أو الكهربائية، يتم تخزين قطع الغيار للتكوينات الشائعة، ويتم توثيق إجراءات الاستبدال في دليل الصيانة.
