جهاز تدقيق الوزن عالي الدقة

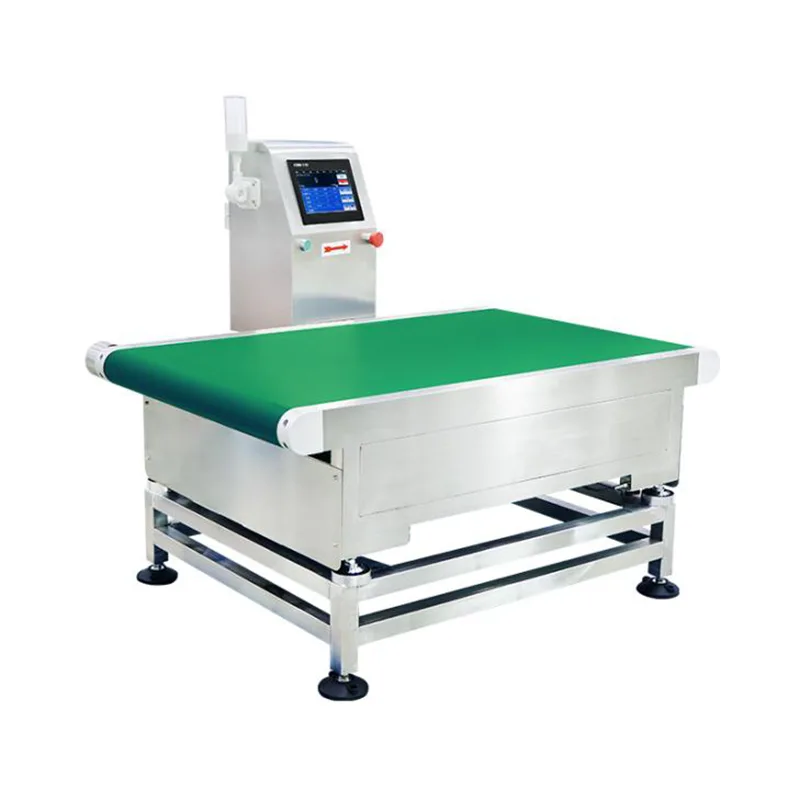

جهاز تدقيق الوزن عالي الدقة (الطراز JDT-CZ-A30-30K/100K) هو نظام وزن ديناميكي مضمّن تم تصنيعه بواسطة شركة Jiangsu Jutian Weighing Equipment Co., Ltd. وهو مصمم لخطوط الإنتاج التي تتعامل مع المنتجات المعبأة المتوسطة إلى الكبيرة - مثل الأكياس السائبة والكرتون الكبيرة والحزم متعددة العبوات والحاويات الصناعية - حيث يلزم التحقق من الوزن النهائي وفحص الاكتمال قبل النقل على منصات نقالة أو إرسالها.

يلتقط النظام قراءات الوزن أثناء مرور المنتجات عبر ناقل الوزن، ويقارن كل قياس بقيم الهدف والتسامح المحددة مسبقًا، ويصدر قرار النجاح أو الفشل. بالنسبة لظروف الفشل، يتوقف الناقل أو يتم تشغيل مخرج إنذار، اعتمادًا على وضع التشغيل الذي تم تكوينه. تم تصميم المعدات للتكامل في خطوط التعبئة الآلية، ومحطات التفتيش في نهاية الخط، ونقاط التحقق من الخدمات اللوجستية الصادرة.

المواصفات الفنية

ملاحظة الدقة:تعتمد دقة الكشف على الوزن والأبعاد واستقرار النقل والظروف البيئية للمنتج المقاس. يمكن تحقيق أرقام الدقة المذكورة بموجب اختبارات المصنع الخاضعة للرقابة مع عينات تمثيلية من المنتجات. يحدد التشغيل في الموقع الأداء الفعلي في ظل ظروف الإنتاج.

حصلت شركة Jiangsu Jutian Weighing Equipment Co., Ltd. على شهادة إدارة الجودة ISO9001 وشهادة المنتج CE. مع ما يزيد عن 20 عامًا من الخبرة في مجال أدوات الوزن، حصلت الشركة على 68 براءة اختراع وطنية و20 حقوق نشر للبرامج من خلال مركز 919 للبحث والتطوير الخاص بها. يتم التصنيع عبر منشأتين إنتاجيتين بموجب إجراءات مراقبة الجودة الموحدة التي تغطي فحص المواد والتجميع والمعايرة والاختبار النهائي. يتم دعم التخصيص غير القياسي - بما في ذلك أبعاد الناقل، ومواد الإطار، وواجهات الاتصال، ووظائف البرنامج - بناءً على متطلبات المشروع.

قسم الوزن التصميم الميكانيكي ومعالجة الأحمال

تم تصميم قسم ناقل الوزن لاستيعاب المنتجات التي يصل وزنها إلى 100 كجم أثناء النقل الديناميكي. تم تحديد مجموعة خلية التحميل للسعة المقدرة بهامش أمان مناسب للتعامل مع حالات التحميل الزائد القصيرة التي يمكن أن تحدث عند وضع المنتجات أو نقلها إلى الناقل. يستخدم إطار الناقل الفولاذ الكربوني عالي القوة أو الفولاذ المقاوم للصدأ الاختياري، مع تعزيز هيكلي عند نقاط تركيب خلية التحميل.

يتم وضع عناصر التثبيت الممتصة للصدمات بين منصة الوزن وإطار الدعم لتخفيف التأثير الميكانيكي المنقول عند دخول المنتجات إلى منطقة الوزن. يؤدي هذا العزل الميكانيكي وظيفتين: فهو يحمي خلايا الحمل من طفرات الحمل الزائد العابرة، ويقلل من وقت الاستقرار المطلوب لاستقرار إشارة الوزن قبل التقاط القراءة. يتم فصل محرك محرك الحزام ميكانيكيًا عن قسم الوزن لمنع اهتزاز المحرك من الاقتران بإشارة خلية التحميل.

تسجيل البيانات وتتبع الجودة

تقوم كل دورة فحص بإنشاء سجل بيانات يتضمن الطابع الزمني والوزن المقاس والوزن المستهدف وحدود التسامح ونتيجة النجاح/الفشل. تقوم وحدة التحكم بتخزين هذه السجلات داخليًا، ويمكن تصدير البيانات عبر USB بتنسيق CSV لتحليل الإنتاج أو إعداد تقارير الجودة أو توثيق الدُفعات. بالنسبة للخطوط ذات الاتصال بالشبكة، يمكن نقل بيانات الوزن إلى نظام مضيف عبر واجهة اتصال قابلة للتكوين.

يدعم النظام حدود الوزن العلوية والسفلية المحددة مسبقًا لكل منتج. عندما يقع الوزن المقاس خارج النطاق الذي تم تكوينه، تقوم وحدة التحكم بإطلاق إنذار وإيقاف ناقل التغذية لمنع العنصر غير المطابق من المتابعة في اتجاه مجرى النهر. يظل الناقل متوقفًا حتى يقوم المشغل بإزالة العنصر الذي تم وضع علامة عليه ويتعرف على الإنذار، مما يؤدي إلى إنشاء بوابة جودة موثقة في تدفق الإنتاج.

خيارات مادة الإطار والتكيف البيئي

الإطار القياسي مصنوع من الفولاذ الكربوني عالي القوة مع معالجة سطحية مضادة للتآكل. بالنسبة للمرافق ذات متطلبات الغسيل، أو التعرض للرطوبة، أو الأجواء المسببة للتآكل، يمكن تحديد إطار من الفولاذ المقاوم للصدأ. بالنسبة للبيئات التي توجد بها مواد قابلة للاشتعال، تتوفر تكوينات مقاومة للانفجار (تصنيف Ex d IIB T4 Ga)، مع وحدة التحكم والمرفقات الكهربائية المصممة لتلبية معايير الحماية ذات الصلة. تم تصميم المعدات للعمل بشكل موثوق في البيئات الصناعية القياسية؛ يجب أن يتجنب التثبيت المناطق التي بها تداخل كهرومغناطيسي قوي، أو رطوبة متكثفة، أو اهتزازات أرضية مفرطة.

مهام التفتيش النموذجية

الأسئلة الشائعة (الأسئلة المتداولة)

كيف يتعامل جهاز تدقيق الوزن مع المنتجات ذات التوزيع غير المتساوي للوزن أو القواعد غير المستقرة؟
قد تظهر المنتجات ذات التوزيع غير المتساوي للوزن اختلافًا في القياس إذا تغير مركز الثقل أثناء عبور الناقل. يساعد التركيب الممتص للصدمات والعزل الميكانيكي لقسم الوزن على تقليل تأثير تغيرات الحمل. بالنسبة للمنتجات ذات القواعد المرنة أو غير المستقرة، يمكن تركيب حواجز توجيهية لتوسيط المنتج على الحزام. عادةً ما يتم تقييم عينات المنتج أثناء المراجعة الهندسية لتحديد ما إذا كانت هناك حاجة إلى تركيبات إضافية.

ما الفرق بين إيقاف الناقل للمنتجات الفاشلة مقابل استخدام آلية الرفض؟
يقوم وضع التشغيل القياسي بإيقاف ناقل التغذية عند اكتشاف عنصر غير مطابق. يقوم المشغل بإزالة العنصر الذي تم وضع علامة عليه وإعادة تشغيل الخط. وهذا مناسب لخطوط الإنتاجية المتوسطة حيث يكون تدخل المشغل عمليًا. بالنسبة للخطوط عالية السرعة أو الرفض الآلي، يمكن دمج دافع هوائي أو محول كخيار تخصيص.

هل يمكن دمج جهاز تدقيق الوزن مع جهاز تشفير نفث الحبر أو طابعة ملصقات؟
نعم. يمكن لوحدة التحكم إخراج إشارة متزامنة مع موضع المنتج لتشغيل جهاز ترميز أو طباعة خارجي. يسمح ذلك بتطبيق بيانات الوزن أو رموز الدُفعات أو الطوابع الزمنية على المنتج بعد الوزن. يتم تحديد تفاصيل التكوين، بما في ذلك بروتوكول الاتصال وتوقيت الإشارة وتنسيق البيانات، أثناء إعداد النظام.

ما هو إجراء المعايرة المستخدم لنطاق 30-100 كجم؟
يتم إجراء المعايرة باستخدام أوزان اختبار معتمدة مناسبة للسعة المقدرة. توفر واجهة الشاشة التي تعمل باللمس روتين معايرة موجهًا. بالنسبة للسعات التي تصل إلى 100 كجم، يوصى بنقاط معايرة متعددة عبر النطاق لضمان الخطية. يمكن تكرار إجراء المعايرة بواسطة الموظفين الموجودين في الموقع كجزء من فحوصات الجودة الروتينية.

هل التكوين المقاوم للانفجار متاح لتطبيقات الصناعة الكيميائية؟
يتوفر تكوين مقاوم للانفجار بتصنيف Ex d IIB T4 Ga. ينطبق هذا على العبوات الكهربائية ومبيت وحدة التحكم والأسلاك. يجب تحديد التكوين المحدد في وقت الطلب، لأنه يؤثر على اختيار المكونات ووثائق الاعتماد. يبقى التصميم الميكانيكي القياسي لخلية التحميل ومجموعة الناقل دون تغيير.
