جهاز تدقيق الوزن الذكي عبر الإنترنت

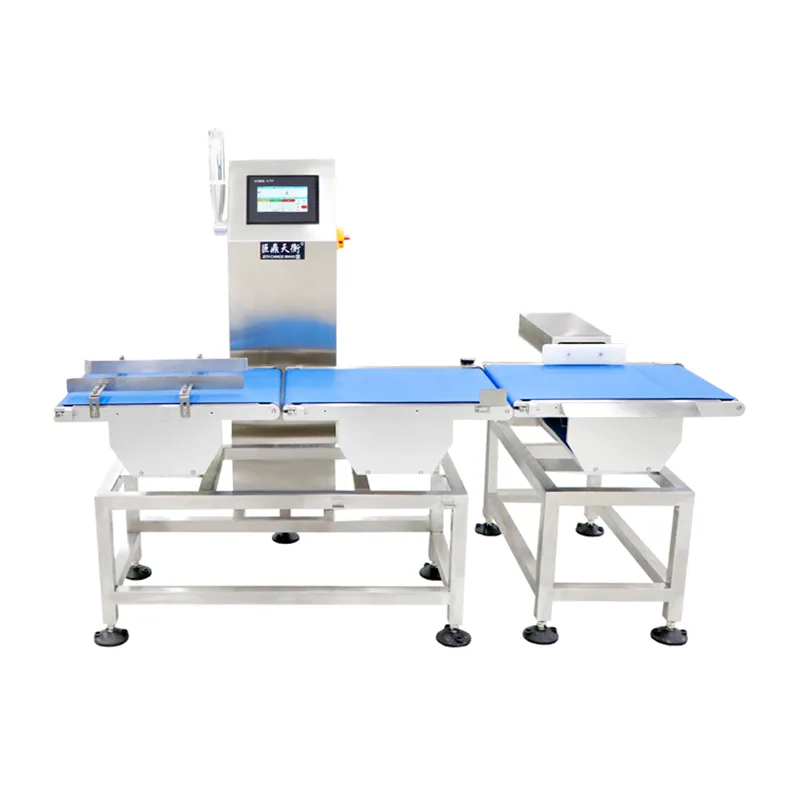

جهاز تدقيق الوزن الذكي A30 عبر الإنترنت هو نظام تدقيق الوزن بالحزام عالي السرعة تم تصنيعه بواسطة شركة Jiangsu Jutian Weighing Equipment Co., Ltd. وهو مبني على منصة تحكم Linux مدمجة ومصمم لإجراء فحص الوزن المستمر أثناء الحركة على خطوط الإنتاج والتعبئة والتغليف. يلتقط النظام قراءات الوزن أثناء مرور المنتجات عبر قسم ناقل متكامل لخلية التحميل، ويقارن كل قراءة بالمعلمات المخزنة، ويطلق مخرجات قابلة للتكوين بناءً على نتيجة النجاح/الفشل — كل ذلك دون تغيير سرعة الخط الحالية أو تباعد المنتج.

يوفر استخدام نظام التشغيل Linux المدمج بيئة متعددة المهام في الوقت الفعلي لمعالجة إشارات الوزن، وإدارة واجهة المستخدم التي تعمل باللمس، وتسجيل البيانات، والاتصالات. تتيح هذه البنية للنظام التعامل مع مهام الفحص عالية السرعة مع الحفاظ على المرونة اللازمة لتكييف بروتوكولات الاتصال وتنسيقات البيانات والتكاملات الطرفية.

بنية النظام وسلسلة معالجة الإشارات

يشتمل جهاز تدقيق الوزن الذكي عبر الإنترنت على أربعة أقسام وظيفية: ناقل التغذية، وناقل الوزن، وناقل التغذية الخارجية، ووحدة التحكم المستندة إلى Linux. تعمل سلسلة الإشارة على النحو التالي:

1. الكشف عن المنتج وتفعيله:يقوم المستشعر الكهروضوئي الموجود عند مرحلة الانتقال من التغذية إلى الوزن باكتشاف الحافة الأمامية للمنتج الوارد. يتم توجيه إشارة المستشعر إلى الإدخال الرقمي لوحدة التحكم، والذي يبدأ تسلسل التقاط الوزن بناءً على تأخير تم تكوينه مسبقًا وطول المنتج.

2. اكتساب إشارة الوزن:يتم تركيب ناقل الوزن على مجموعة خلايا تحميل مقياس الضغط المعزولة ميكانيكيًا عن محرك القيادة والناقلات المجاورة. يتم تضخيم إشارة الوزن التناظرية وتصفيتها ورقمنتها بواسطة وحدة ADC عالية السرعة لوحدة التحكم. يتم تكوين معدلات أخذ العينات لالتقاط قراءات متعددة خلال الفترة القصيرة التي يكون فيها المنتج بالكامل في قسم الوزن.

3. التصفية الرقمية وحساب الوزن:يطبق نظام Linux خوارزميات التصفية الرقمية على تدفق البيانات التي تم أخذ عينات منها، للتعويض عن الاهتزاز الميكانيكي المتبقي وضوضاء الحزام. يتم استخراج قيمة الوزن الثابتة ومقارنتها في الوقت الفعلي مع الوزن المستهدف للمنتج وحدود التسامح المخزنة في قاعدة بيانات المعلمات.

4. القرار والإخراج:يقوم النظام بتصنيف المنتج على أنه ناجح أو فاشل بناءً على نتيجة المقارنة. بالنسبة لظروف الفشل، يمكن لإشارات الإخراج القابلة للتكوين إطلاق إنذار مسموع، أو مؤشر مرئي، أو توقف الناقل، أو آلية الرفض. يتم تنفيذ القرار خلال وقت عبور المنتج من خلال قسم التغذية الصادرة.

5. تسجيل البيانات:يتم تسجيل كل حدث فحص - بما في ذلك الطابع الزمني ومعرف المنتج والوزن المقاس وحالة النجاح/الفشل - في وحدة التخزين الداخلية ويكون متاحًا للتصدير عبر USB بتنسيق CSV.

المعلمات التقنية الرئيسية

ملاحظة الدقة:تعتمد الدقة التي يمكن تحقيقها على وزن المنتج، وأبعاده، وسرعة الناقل، والاستقرار البيئي. يتم التحقق من المواصفات في ظل ظروف المصنع الخاضعة للرقابة باستخدام عينات تمثيلية ويتم تأكيدها أثناء التشغيل في الموقع.

تتمتع شركة Jiangsu Jutian Weighing Equipment Co., Ltd. بخبرة تزيد عن 20 عامًا في مجال أجهزة قياس الوزن والأنظمة الآلية. حصلت الشركة على شهادة ISO9001، وشهادة المنتج CE، و68 براءة اختراع وطنية، و20 حقوق نشر للبرامج. يتم التصنيع في منشأتين بموجب إجراءات جودة موحدة، مع تطوير النظام بقيادة مركز 919 للبحث والتطوير.

نظام Linux المضمن وقدرات البرامج

يوفر اختيار نظام التشغيل Linux المضمن العديد من الخصائص الوظيفية ذات الصلة بتطبيقات تدقيق الوزن الصناعية. تتعامل النواة في الوقت الفعلي مع الحصول على إشارة الوزن وإخراج القرار بتوقيت محدد، مما يضمن إنشاء إشارة النجاح/الفشل داخل نافذة النقل الخاصة بالمنتج. تسمح بنية المهام المتعددة لواجهة المستخدم التي تعمل باللمس وتسجيل البيانات واتصالات الشبكة بالعمل بشكل متزامن دون مقاطعة دورة الفحص.

تدعم واجهة المستخدم عرض اللغة الصينية والإنجليزية، مع إمكانية الوصول إلى تكوين المعلمات من خلال صفحات القائمة المنظمة. تعمل أذونات المستخدم متعددة المستويات على تقييد الإعدادات المهمة - مثل حدود التسامح ومعلمات المعايرة - على الموظفين المعتمدين. يمكن تطبيق تحديثات البرامج عبر اتصال USB أو الشبكة، مما يسمح بالترقيات الميدانية دون تعديل الأجهزة.

تدعم مجموعة اتصالات النظام البروتوكولات التسلسلية وبروتوكولات Ethernet القياسية. يمكن تكوين تنسيق إخراج البيانات، والفاصل الزمني للإرسال، وطريقة المصافحة لتتناسب مع متطلبات الأنظمة المضيفة مثل MES، أو SCADA، أو خوادم جمع البيانات النباتية. بالنسبة للتطبيقات التي تتطلب التكامل مع آليات الرفض، يمكن تكوين مخرج الإدخال/الإخراج لتشغيل الصمامات الهوائية أو المرحلات أو مجموعات المؤشرات.

سيناريوهات التفتيش النموذجية

الأسئلة الشائعة (الأسئلة المتداولة)

ما هي الميزة التي يوفرها نظام Linux المدمج مقارنة بوحدة التحكم الدقيقة القياسية؟
توفر منصة Linux إمكانية تعدد المهام وبيئة برمجية موحدة. يتيح ذلك التشغيل المتزامن لروتين الفحص وتحديثات شاشة اللمس وتسجيل البيانات واتصالات الشبكة دون تعارض في التوقيت. كما أنه يبسط تخصيص البروتوكول ويدعم أدوات الشبكات القياسية للتكامل مع أنظمة تكنولوجيا المعلومات في المصنع.

كيف تتم معايرة جهاز تدقيق الوزن، وكم مرة يلزم إعادة المعايرة؟
يتم إجراء المعايرة باستخدام أوزان اختبار معتمدة من خلال روتين موجه من نقطة واحدة على شاشة اللمس. يعتمد تكرار إعادة المعايرة على بيئة التشغيل ونظام الجودة الخاص بالمنشأة، حيث يعد التحقق يوميًا أو لكل نوبة عمل أمرًا شائعًا في الصناعات الخاضعة للتنظيم. يسمح النظام بإكمال المعايرة دون التفكيك.

هل يمكن للنظام التواصل مع MES أو خادم قاعدة البيانات الموجود لدينا؟
تدعم واجهة Ethernet القياسية اتصال TCP/IP. يمكن تكييف تنسيق البيانات وبروتوكول النقل أثناء التشغيل ليتوافق مع متطلبات نظام الاستقبال. بالنسبة لعمليات التكامل غير القياسية، يمكن للفريق الهندسي توفير وثائق البروتوكول أو تكوين مخرجات البيانات وفقًا لذلك.

ما الذي يحدد الحد الأقصى لإنتاجية جهاز تدقيق الوزن؟
يتم تحديد الإنتاجية حسب طول المنتج، وسرعة الناقل، والحد الأدنى من الوقت اللازم لاستقرار إشارة الوزن. تتطلب المنتجات الأطول أو متطلبات الدقة الأعلى عادةً سرعات أبطأ أو أقسام وزن أكبر. يتم توفير تقديرات الإنتاجية أثناء المراجعة الهندسية بناءً على عينات المنتج الخاصة بالعميل وتوقعات السرعة.

كيف يتم دمج آليات الرفض مع جهاز تدقيق الوزن؟
توفر وحدة التحكم مخرجات إدخال/إخراج رقمية يمكن تهيئتها لتشغيل دافعات هوائية أو فوهات نفخ الهواء أو بوابات المحولات. تتم مزامنة توقيت الإخراج مع موضع المنتج المتعقب. يتم تحديد الآلية المحددة وتكاملها أثناء تكوين النظام بناءً على خصائص المنتج وتخطيط الخط.
